高壓清洗機噴嘴直徑、膠管內徑與射流打擊力的關系

    時間:2013-04-27 13:19:42作者:LeeZhou來源:德高潔清潔設備分享到:QQ空間新浪微博騰訊微博人人網微信

    高壓水射流在形成的過程中,由于各種因素會對水射流初始參數造成影響。高壓水射流在形成過程中的流動可以分為三類:即水流在水平直線管道中的流動、水流在彎管中的流動以及水流在流道斷面收縮處的流動。水流在高壓管道中的流動屬于第一種情況,而水流由高壓管道向噴嘴過渡的流動屬于第二種情況,最后水流由高壓水發生設備進入高壓管道以及高壓管道進入高壓噴嘴時的流動屬于第三種情況。因此,高壓水射流在形成過程中的壓力損失研究就成為了業內非常重要的一門課題。以下主要介紹高壓清洗機噴嘴直徑、膠管內徑與射流打擊力的關系。

    高壓清洗機噴嘴直徑、膠管內徑與射流打擊力的關系:

    在高壓清洗機的壓力和流量以及高壓膠管長度一定的情況下,適當?shù)卣{(diào)整噴嘴直徑與膠管內徑可以提高射流的打擊力。如高壓清洗機的壓力為1500 bar,流量為40 L/min,膠管長度為20m,相關參數下圖:

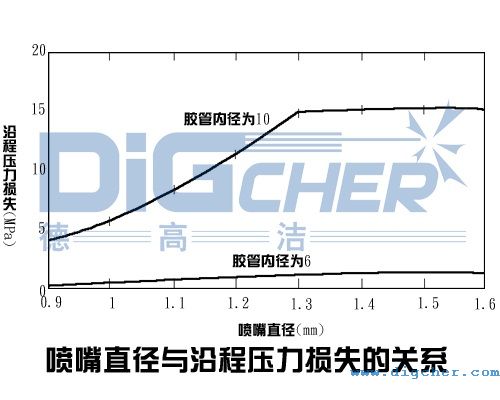

    噴嘴直徑與沿程壓力損失的關系

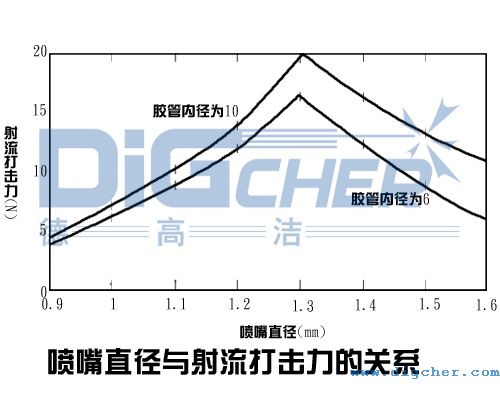

    噴嘴直徑與射流打擊力的關系

    從上圖可知,在膠管內徑一定的情況下,合理選擇噴嘴直徑可以提高射流的打擊力。如當膠管內徑為10mm,噴嘴直徑由0.9mm 調整為與清洗機參數相匹配的1.3mm 時,射流打擊力可提高一倍。

    在噴嘴直徑一定的情況下,增大膠管內徑可以提高射流的打擊力。如當噴嘴直徑為1.3mm,膠管內徑由6mm 提高到10mm 時,高壓水射流打擊力可提高9%。
